A naperőművek egyre nagyobbak, automatizáltabbak, és jobban függenek a terepi berendezések és a központosított felügyeleti platformok közötti valós idejű kommunikációtól. Egy nyomkövető alapú fotovoltaikus rendszerben a panel pontos mozgása csak egy része a kihívásnak. A kezelőknek megbízható adatátvitelre, összehangolt vezérlésre, gyors hibareakcióra és a változó időjárási viszonyok elleni védelemre is szükségük van. ANapelemes vezérlő kommunikációs szekrénysegít összekapcsolni ezeket a követelményeket azáltal, hogy fontos kommunikációs és vezérlőrétegként működik a nyomkövető szintű eszközök és a magasabb szintű felügyeleti rendszerek között.
A napelemes vezérlő kommunikációs szekrényt úgy tervezték, hogy koordinálja a kommunikációt és a vezérlést egy intelligens fotovoltaikus nyomkövető rendszeren belül. Működési információkat gyűjthet a nyomkövető vezérlőktől, parancsokat továbbíthat, támogatja a távfelügyeletet, és segít koordinálni a védelmi üzemmódokat. A napelemes fejlesztők és üzemeltetők számára a megfelelő kommunikációs szekrény egyszerűsítheti a rendszerkezelést, javíthatja a rendellenes körülményekre való reagálást, csökkentheti a szükségtelen helyszíni beavatkozásokat, és strukturáltabb alapot biztosíthat a nagy léptékű PV automatizáláshoz.
- Mi az a napelemes kommunikációs szekrény?
- Miért számít a kommunikáció a napenergia-követésben?
- Hogyan illeszkedik a kommunikációs szekrény a fotovoltaikus nyomkövető rendszerbe
- Alapfunkciók, amelyek megoldják a napelemes erőművekkel kapcsolatos gyakori kihívásokat
- Legfontosabb előnyök a napelemes fejlesztők és üzemeltetők számára
- Mit kell figyelembe venniük a vásárlóknak a bevezetés előtt?
- Környezeti megbízhatóság valós napelemes projektekben
- Kommunikációs szekrények és hosszú távú O&M
- A Suzhou Ruitai Automation Technology Co., Ltd. és az Intelligens PV-vezérlés
- Gyakran Ismételt Kérdések
- Következtetés
Mi az a napelemes kommunikációs szekrény?

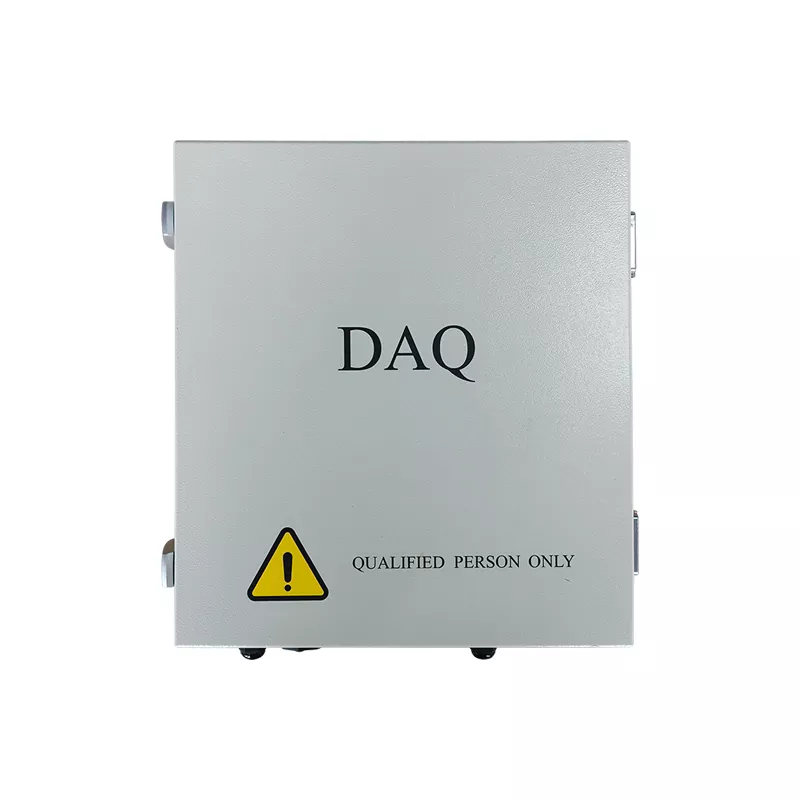

A szolárvezérlő kommunikációs szekrény egy terepi vagy rendszerszintű vezérlő és kommunikációs eszköz, amelyet intelligens fotovoltaikus berendezésekben, különösen napelemes nyomkövető rendszerekben használnak. Elsődleges szerepe, hogy strukturált kapcsolatot biztosítson a nyomkövető vezérlők, a kommunikációs hálózatok és a felső szintű felügyeleti vagy üzemeltetési platformok között.
Egy tipikus nyomkövetési architektúrában az egyes nyomkövető sorok helyi vezérlőket használnak a motorok, érzékelők és nyomkövetési pozíciók kezelésére. A nyomkövetők százai vagy ezrei azonban nem működhetnek hatékonyan elszigetelt egységként. Olyan kommunikációs rétegre van szükségük, amely képes információkat gyűjteni, parancsokat osztani és az összehangolt működést támogatni. Itt válik fontossá a kommunikációs kabinet.
A modern hálózati vezérlőegységek több nyomkövető vezérlőegységet is összekapcsolhatnak, működési információkat gyűjthetnek, és parancsokat válthatnak ki a központi felügyeleti rendszerekkel. A Ruitai termékportfóliója például intelligens nyomkövető vezérlőket, intelligens kommunikációs dobozokat és SCADA üzemeltetési és karbantartási szoftvert tartalmaz a fotovoltaikus vezérlőmegoldás összekapcsolt részeiként.
Miért számít a kommunikáció a napenergia-követésben?
A napelemes nyomkövető rendszer egy elosztott automatizálási rendszer. Minden nyomkövető működési adatokat generálhat, és utasításokat igényelhet, míg az üzemi szintű platformnak látnia kell a teljes telepítés állapotát.
Stabil kommunikáció nélkül a kezelők késleltetett információval, hiányos állapot láthatósággal, nehéz hibadiagnózissal vagy a kézi ellenőrzéstől való túlzott függéssel szembesülhetnek. Ezek a kérdések a projekt kapacitásának növekedésével egyre fontosabbá válnak.
A kommunikáció azt is befolyásolja, hogy egy rendszer milyen gyorsan tud reagálni a környezeti feltételekre. Erős szél, heves hó, eső vagy egyéb rendellenes körülmények megkövetelhetik, hogy a nyomkövető rendszer előre meghatározott védelmi módba lépjen. A megfelelően megtervezett kommunikációs architektúra segíti az utasítások hatékony elosztását, és lehetővé teszi a működési állapot központi helyről történő figyelését.
A nagyszabású fotovillamos projekteknél tehát nem egyszerűen a panelek mozgatása a cél. A cél egy olyan összehangolt irányítási hálózat létrehozása, amelyben a terepi berendezések, kommunikációs eszközök, felügyeleti szoftverek és kezelők együtt tudnak dolgozni.
Hogyan illeszkedik a kommunikációs szekrény a fotovoltaikus nyomkövető rendszerbe
A praktikus fotovoltaikus nyomkövető architektúra több összekapcsolt rétegként is felfogható. Minden rétegnek más a felelőssége, de teljesítményük a hatékony kommunikációtól függ.
| Rendszerréteg | Fő felelősség | Tipikus projekt |
|---|---|---|
| A nyomkövető szerkezete | Mechanikus mozgatási platformot biztosít a PV modulokhoz | Mechanikai megbízhatóság és helyes pozicionálás |
| TCU / Tracker vezérlő | Vezérli a nyomkövető mozgását és a helyi működési logikát | Pozíciópontosság és motorvezérlés |
| Napelemes vezérlő kommunikációs szekrény / NCU | Több terepi vezérlőt csatlakoztat, és rendszerinformációkat cserél | Stabil kommunikáció és összehangolt vezérlés |
| SCADA platform | Központosított megfigyelést, elemzést, riasztásokat és felügyeletet biztosít | Az üzem egészére kiterjedő láthatóság és O&M hatékonyság |
Ez a réteges struktúra elválasztja a helyi vezérlést a hálózati szintű koordinációtól. A Ruitai az NCU-ját egy központi kommunikációs központként írja le, amely összeköti a nyomkövető szintű vezérlőket a felső szintű felügyeleti rendszerekkel, míg a SCADA platformja központosított működést, megfigyelést és adatelemzést biztosít.
Alapfunkciók, amelyek megoldják a napelemes erőművekkel kapcsolatos gyakori kihívásokat
A napelem-vezérlő kommunikációs szekrény értékét a legjobban az általa kezelt gyakorlati problémák áttekintésével lehet megérteni. Egy megfelelő rendszer több fontos funkciót is elláthat.
- Adatgyűjtés:A több nyomkövető vezérlőtől származó működési információ összegyűjthető egy koordinált kommunikációs hálózatba.
- Parancs átvitel:A vezérlési utasítások szétoszthatók a terepi szintű berendezések között, anélkül, hogy egyedi kézi működtetést igényelnének.
- Távfelügyelet:a rendszer állapota elérhetővé tehető a központi üzemeltetési és karbantartási platformok számára.
- Hiba láthatósága:a rendellenes működési információk segíthetik a kezelőket az ellenőrzést igénylő berendezések azonosításában.
- Védő koordináció:előre meghatározott működési stratégiák támogathatják a környezeti feltételekre, például erős szélre vagy havazásra adott válaszokat.
- Hálózatkezelés:a szervezett kommunikáció csökkenti a nagyszámú elosztott nyomkövető eszköz kezelésének bonyolultságát.
- Az adatok nyomon követhetősége:A folyamatos kommunikáció teljesebb működési nyilvántartást hoz létre az elemzéshez és karbantartáshoz.
Ezek a funkciók különösen értékesek, ha egy projekt túllép egy kis telepítésen. Minél nagyobb az üzem, annál nehezebbé válik az üzemeltetők számára, hogy kizárólag a helyi ellenőrzésre támaszkodjanak. A központosított kommunikáció gyakorlati alapot biztosít a méretezhető menedzsmenthez.
Legfontosabb előnyök a napelemes fejlesztők és üzemeltetők számára
Vevő szempontjából a legfontosabb kérdés nem egyszerűen az, hogy egy kommunikációs szekrény képes-e továbbítani az adatokat. A hasznosabb kérdés az, hogy meg tud-e oldani valós működési problémákat a PV projekt élettartama alatt.
-
Csökkentett függőség a kézi ellenőrzéstől
A központosított információ lehetővé teszi a kezelők számára, hogy megértsék a rendszer állapotát anélkül, hogy minden nyomkövető helyét fizikailag ellenőriznék. -
A kóros állapotok gyorsabb felismerése
Ha a kommunikáció és a felügyelet megfelelően integrálva van, a szokatlan működési információk korábban azonosíthatók és a megfelelő karbantartó csapathoz irányíthatók. -
Koordináltabb nyomkövető menedzsment
A kommunikációs réteg lehetővé teszi, hogy több nyomkövető vezérlő egy közös működési stratégián belül működjön, ahelyett, hogy teljesen független eszközként működne. -
Továbbfejlesztett méretezhetőség
Egy jól megtervezett hálózati architektúra könnyebben bővíthető, ha egy napelemes projekt nagyszámú nyomkövető sort tartalmaz. -
Jobb O&M láthatóság
A SCADA-val vagy más megfigyelési platformokkal folytatott kommunikáció teljesebb képet nyújthat a kezelőknek a berendezés állapotáról és a rendszer teljesítményéről.
Mit kell figyelembe venniük a vásárlóknak a bevezetés előtt?
A szolárvezérlő kommunikációs szekrény kiválasztásához többre van szükség, mint a termék nevének és az alapvető kommunikációs interfésznek az ellenőrzésére. A projekt feltételei jelentősen eltérhetnek a közüzemi méretű napelemes farmok, kereskedelmi létesítmények és a zord éghajlatú telephelyek között.
| Értékelési terület | Kérdések |
|---|---|
| Kompatibilitás | Tud-e a szekrény kommunikálni a projekt nyomkövető vezérlőivel, érzékelőivel, SCADA platformjával és egyéb berendezéseivel? |
| Kommunikáció | Támogatja a rendszer a projekt által megkövetelt kommunikációs architektúrát, például Ethernet, RS485, üvegszálas vagy vezeték nélküli hálózatot? |
| Környezeti feltételek | Megbízhatóan működik a berendezés a helyszín hőmérséklete, páratartalma, por, eső, szél és egyéb körülmények között? |
| Védelem | Megfelelő védelmet nyújt-e a burkolat és az elektromos kialakítás kültéri vagy igényes telepítési környezetben? |
| Méretezhetőség | Támogathatja-e az architektúra a szükséges számú nyomkövető vezérlőt és a jövőbeni projektbővítést? |
| Karbantartás | Hatékonyan diagnosztizálhatják a kezelők a kommunikációs vagy berendezési problémákat túlzott helyszíni beavatkozás nélkül? |
| Integráció | Működhet-e zökkenőmentesen a kommunikációs szekrény a projekt átfogó felügyeleti és vezérlőplatformjával? |
Ezek a megfontolások különösen fontossá válnak, ha a projekt olyan régióban található, ahol súlyos hőmérséklet-változások vagy nehéz a helyszíni hozzáférés. A műszaki követelményeket ezért a tényleges projektkörnyezetnek megfelelően kell meghatározni, nem csak az általános berendezés-specifikációkra hagyatkozni.
Környezeti megbízhatóság valós napelemes projektekben
A napelemes berendezések hosszú ideig ki vannak téve a környezeti hatásoknak. A napelemes mezőbe vagy annak közelében telepített kommunikációs berendezések hővel, hideggel, nedvességgel, porral, elektromos interferenciával és időjárási kockázatokkal szembesülhetnek.
Emiatt a burkolatvédelem, a hőmérséklet-tűrés, az elektromos védelem, a kommunikáció stabilitása és a megfelelő telepítési gyakorlat fontos része a rendszer megbízhatóságának. A Ruitai közzétett szolgáltatási információi leírják az IP65/IP66 védettséget, a -40°C és +85°C közötti megadott működési tartományt, a villámvédelmet, az interferencia elleni intézkedéseket, valamint a védelmi funkciókat, mint például a viharfelhalmozódást és az ütközés elleni stratégiákat a szélesebb nyomkövetési vezérlési megoldásokon belül.
A vásárlóknak azonban mindig meg kell erősíteniük a szállított szekrénymodell pontos specifikációit. A projekt feltételei, a telepítési módszerek, a hálózati architektúra és a helyi környezeti követelmények befolyásolhatják a megfelelő konfigurációt.
Kommunikációs szekrények és hosszú távú O&M
Az üzemeltetés és a karbantartás az egyik legfontosabb életciklus-szempont egy szoláris projektnél. Az üzembe helyezés során jól teljesítő, de később nehezen diagnosztizálható rendszer szükségtelen üzemeltetési költségeket generálhat.
A kommunikációs szekrény támogatja az O&M-et azáltal, hogy hidat hoz létre az elosztott terepi eszközök és a központosított szoftver között. Ahelyett, hogy minden nyomkövetőt elszigetelt eszközként kezelnének, az üzemeltetők egy strukturált hálózaton keresztül tekinthetik át az információkat.
Ez az architektúra támogathatja az átmenetet a reaktív karbantartásról az információközpontúbb karbantartásra. Ha rendelkezésre állnak a berendezés állapota, riasztások, kommunikációs feltételek és korábbi működési adatok, a karbantartó csapatok több információval rendelkeznek annak meghatározásához, hogy hol kell figyelni.
A Ruitai kiadott SCADA megoldása valós idejű adatgyűjtést, felügyeletet, hibajelzést és adatelemzési funkciókat tartalmaz, bemutatva, hogyan válhat a kommunikációs infrastruktúra egy szélesebb körű digitális üzemeltetési és karbantartási munkafolyamat részévé.
A Suzhou Ruitai Automation Technology Co., Ltd. és az Intelligens PV-vezérlés
Suzhou Ruitai Automation Technology Co., Ltd.az intelligens fotovoltaikus nyomkövetési és vezérlési technológiára összpontosít. Termékportfóliója intelligens nyomkövető vezérlőket, intelligens kommunikációs egységeket, SCADA üzemeltetési és karbantartási szoftvereket, valamint fotovoltaikus tisztítóberendezéseket tartalmaz. A vállalat nyilvános anyagai integrált megközelítést írnak le, amely magában foglalja a termékfejlesztést, a gyártást, a telepítést és az üzembe helyezést, valamint az értékesítés utáni szolgáltatást.
Ezen a termékarchitektúrán belül az RT-COM-V1 intelligens kommunikációs doboza kommunikációs és összehangolt vezérlési funkciókat biztosít a fotovoltaikus nyomkövető alkalmazásokhoz. A közzétett specifikációk között szerepel a 220 VAC tápegység, az alacsony napi energiafogyasztás és az RS485/Ethernet kommunikációs interfészek, valamint a rendszer támogatja a szél-, eső-, hó- és éjszakai védelemmel kapcsolatos üzemmódokat is.
A projektfejlesztők számára a tágabb érték abban rejlik, hogy a kommunikációs réteget összekapcsolják a nyomkövető vezérlőkkel és a felügyeleti szoftverekkel. Ez egy koherensebb architektúrát hoz létre, amelyben a terepi szintű mozgás, a hálózati kommunikáció és az üzemi szintű monitorozás együtt tud működni.
A Ruitai azt is kijelenti, hogy megoldásait több régióban alkalmazták, és testreszabott konfigurációkat biztosít a projektkövetelményeknek, a földrajzi feltételeknek, a környezeti tényezőknek, a kommunikációs módszereknek és a megfigyelési igényeknek megfelelően.
Gyakran Ismételt Kérdések
Fő célja a fotovoltaikus nyomkövető berendezések összekapcsolása és koordinálása strukturált kommunikációs hálózaton keresztül. Képes terepi információkat gyűjteni, parancsokat továbbítani, és a nyomkövető szintű vezérlőket központi felügyeleti rendszerekkel összekapcsolni.
Nem. A nyomkövető vezérlő általában egy egyedi nyomkövető vagy nyomkövető csoport mozgását és helyi működését kezeli, míg a kommunikációs szekrény vagy NCU inkább a hálózati szintű kommunikációra és a terepi vezérlők és a felső szintű rendszerek közötti koordinációra összpontosít.
Igen, a kommunikációs egységeket általában köztes rétegként tervezik a terepi vezérlők és a központi felügyeleti szoftver között. A pontos csatlakozási mód a berendezés architektúrájától, a kommunikációs protokolloktól és a projekt konfigurációjától függ.
A nagy napelemes farmok jelentős számú elosztott nyomkövetőt tartalmazhatnak. A megbízható kommunikáció segíti a kezelőket az információgyűjtésben, a vezérlési utasítások kiosztásában, a rendellenes állapotok azonosításában és a berendezések kezelésében anélkül, hogy teljes mértékben a fizikai ellenőrzéstől függnének.
Ez az adott termék kialakításától és konfigurációjától függ. A vevőknek ellenőrizniük kell a ház védelmét, az üzemi hőmérsékletet, az elektromos védelmet, a kommunikációs stabilitást és az egyéb környezeti előírásokat a projekt tényleges körülményeihez képest.
A fontos szempontok közé tartozik a nyomkövető kompatibilitás, a kommunikációs interfészek, a hálózati topológia, a tápellátás, a környezeti feltételek, a védelmi követelmények, a csatlakoztatott eszközök száma, a SCADA integráció, a telepítési mód, a karbantartási hozzáférés és az értékesítés utáni műszaki támogatás.
A gyártótól és a projekt követelményeitől függően testreszabás lehetséges. A nagy projektek eltérő kommunikációs módszereket, hálózati struktúrákat, felügyeleti konfigurációkat vagy környezetvédelmi szinteket igényelhetnek, ezért a műszaki követelményeket a gyártás előtt meg kell erősíteni.
Következtetés
A szolárvezérlő kommunikációs szekrény több, mint egy doboz a kábelek csatlakoztatására. Egy intelligens PV nyomkövető rendszerben fontos kommunikációs és koordinációs rétegként szolgál a nyomkövető vezérlők, a terepi berendezések és a központi felügyeleti platformok között.
A napelem-fejlesztők, az EPC-vállalkozók, a rendszerintegrátorok és az O&M csapatok számára a legfontosabb, hogy a kommunikációs berendezéseket a teljes projektarchitektúra szerint értékeljék. A kompatibilitást, a kommunikációs megbízhatóságot, a környezetvédelmet, a méretezhetőséget, a felügyeleti integrációt, a biztonsági funkciókat és a hosszú távú karbantartást mind figyelembe kell venni a telepítés előtt.
Ahogy a fotovoltaikus projektek egyre nagyobbak és automatizáltabbak, a megbízható kommunikáció továbbra is a hatékony rendszermenedzsment elengedhetetlen része marad. A jól megtervezett kommunikációs architektúra megkönnyítheti az elosztott nyomkövető berendezések monitorozását, koordinálását, diagnosztizálását és karbantartását a projekt teljes életciklusa során.
Építsen ki egy intelligensebb PV nyomkövető kommunikációs rendszert
Megbízható szolárvezérlő kommunikációs szekrényt keres közüzemi méretű napelemes farmhoz, kereskedelmi PV projekthez vagy intelligens nyomkövető alkalmazáshoz?Suzhou Ruitai Automation Technology Co., Ltd. fotovoltaikus nyomkövetési vezérlési és kommunikációs megoldásokat kínál a valós projektkövetelményekhez.
A nyomkövető szintű vezérléstől a kommunikációs hálózatokig és a központosított felügyeletig egy megfelelően összeillesztett megoldás segíthet egy összekapcsoltabb és kezelhetőbb napelemes rendszer létrehozásában. Ha új fotovillamos projektet tervez, vagy egy meglévő nyomkövető rendszert frissít,lépjen kapcsolatba velünkhogy megvitassa műszaki követelményeit, helyszíni feltételeit, kommunikációs architektúráját és testreszabott megoldását.
