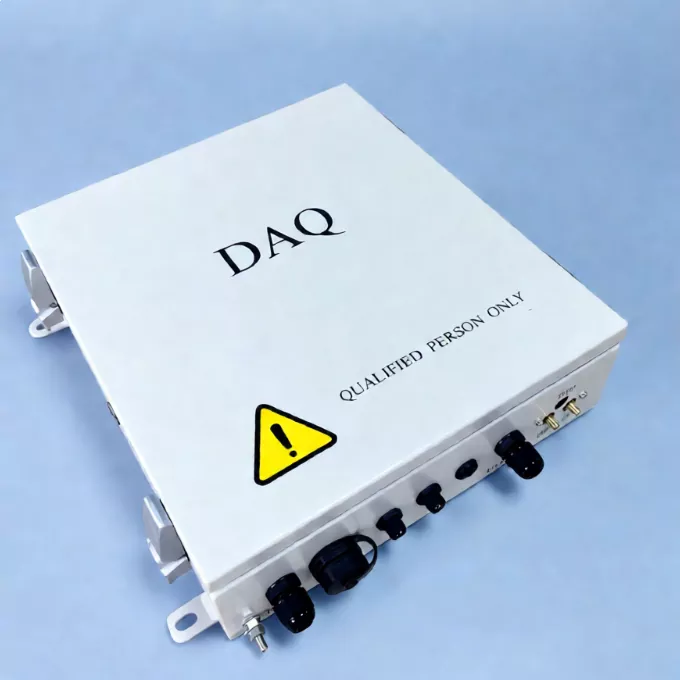

Napelemes PV kommunikációs doboz

Bonyolult és változó kültéri környezetben a kommunikációs hálózat a stabil naperőművi működés és a hatékony adatátvitel gerince.

Az erőművek kommunikációjának magjaként a Suzhou Ruitai gyár által kínált Solar PV Communication Box hatékony eszköz-perem-felhő koordinációt és optimalizált háttérarchitektúrát biztosít, hogy robusztus kommunikációs támogatást nyújtson a nagyméretű naperőművek számára, segítve minden napsugarat megbízható hozammá alakítani.

Alapvető technológiai áttörések

1. Megbízható hálózati és redundáns kommunikációs kapcsolatok

Az NCU támogatja a redundáns vezetékes csatornákat, beleértve a száloptikát és az RS485-öt, valamint a vezeték nélküli csatornákat, például az 5G-t és a frekvenciaugrásos szórt spektrumot.

Az egypontos hiba utáni váltás 100 ms-on belül befejeződik. Az RS485 kommunikáció láncolt vezetékeket és árnyékolt, csavart érpárú kábeleket használ, valamint 120 Ω-os lezáróellenállásokat és ≤4 Ω-os földelést, hogy csökkentse a jelvisszaverődést és az elektromágneses interferenciát a fizikai rétegben.

2. Edge Computing és Protocol frissítések

Az éloldali adatszűrés és -összesítés csak abnormális értékeket és összesített adatokat tölt fel, csökkentve a szükségtelen forgalmat. A hagyományos lekérdezési protokollokat fokozatosan felváltják a közzétételi és előfizetési IoT protokollok, például az MQTT.

A dedikált ASIC hardveres gyorsítással kombinálva a vezérlési és vezérlési válaszidő másodpercekről ezredmásodpercekre csökken.

3. AI-vezérelt dinamikus védelmi algoritmusok

Az NCU mesterséges intelligencia algoritmusokat használ, beleértve a SuperTrack-et is, hogy elemezze az árnyékolási és bifaciális besugárzási adatokat, és folyamatosan javítsa a követési teljesítményt.

A helyi időjárási viszonyokat 0,5 másodpercenként figyelve kiszámítja a legjobb nyomkövetési szöget a több napenergia rögzítéséhez.

4. Kétirányú adaptív szélvédelem

Az NCU három szélsebesség-küszöböt használ, például 10 m/s, 12 m/s és 15 m/s, hogy beállítsa a nyomkövető helyzetét a valós idejű szélsebesség és -irány alapján. Képes a nyomkövetőt szélirányban mozgatni, vagy biztonságos 5°-os szögben elhelyezni.

Ha a szél sebessége öt percig biztonságos szinten marad, például ≤8 m/s, a rendszer automatikusan visszatér követési módba.

Miért van szükség a nagyméretű naperőműveknek napelemes PV kommunikációs dobozra?

1. Alacsonyabb O&M költségek

Az NCU ipari minőségű hardvert használ -40°C és 85°C közötti üzemi hőmérséklet-tartományban és IP65 védettséggel. Úgy tervezték, hogy megbízhatóan működjön erős szélben, fújó homokban és erős elektromágneses interferencia esetén.

Az élszámítás gyorsabb helyi döntéseket tesz lehetővé, miközben csökkenti az adatátviteli igényeket és a hálózati késéseket.

2. AI követés a nagyobb energiatermelés érdekében

A mesterséges intelligencia által működtetett nyomkövetés vezérlőegységeként az NCU valós idejű időjárási és PV adatsorokat használ az árnyékolás elkerülése és a legjobb nyomkövetési szög kiszámítása érdekében.

Ez segít javítani az általános energiatermelést bonyolult terepen és szórt fényviszonyok között.

3. Proaktív vagyonvédelem

Az NCU mikro-meteorológiai állomásként és biztonsági védelmi egységként is működik. Erős szél, heves hó, jégeső és egyéb szélsőséges időjárás esetén automatikusan aktiválja a zóna szintű védelmi módokat, beleértve a háromszintű szélvédelmet és a nagy szögű jégeső elleni védelmi pozíciókat, hogy segítsen megelőzni a PV-modul károsodását és a nyomkövető deformációját.

4. Több protokollos kapcsolat

The NCU supports more than 200 mainstream communication protocols, including Modbus and IEC 104.

Kompatibilis a különböző márkák invertereivel, időjárási állomásaival és adatrögzítőivel, például a Smart Loggerrel, lehetővé téve a többmárkás berendezések egységes integrációját.

Teljes specifikációs táblázat

▷ Jellemző paraméterek

▷ Funkcionális paraméterek

▷ Általános paraméterek

Megbízható értékesítés utáni támogatás

Intelligens ellenőrzés és előrejelző karbantartás

A lehetséges problémák korai felismerése érdekében drónalapú infravörös szkennelést és élszámítást használnak az elöregedett kábelek és a túlmelegedő csatlakozási pontok felkutatására.

A mesterséges intelligencia valós időben figyeli az áramot, a feszültséget és a kommunikáció állapotát, hogy észlelje a hibákat, mielőtt azok súlyosbodnának.

Firmware OTA és rutin karbantartás

A firmware-frissítéseket félévente biztosítják a szoftver sebezhetőségeinek kiküszöbölése és az algoritmusok javítása érdekében.

A rutinvizsgálatok közé tartoznak a kommunikációs portok, a hálózati kábelcsatlakozók és a villámvédelmi modulok.

Többszintű vészhelyzeti reagálás

Ha az NCU-kommunikáció teljesen megszakad normál napsütéses körülmények között, az O&M személyzete felmérheti, hogy helyi automatikus üzemmódra vagy rögzített optimális dőlésszögre váltson-e.

Szélsőséges időjárás esetén a vészhelyzeti eljárások azonnal aktiválódnak, hogy a nyomkövetőket a helyszíni kézi működtetéssel vagy egy tartalék kommunikációs kapcsolaton keresztül biztonságos pozícióba helyezzék.

GYIK

K: Hogyan működik a Solar PV Communication Box a SCADA-val az intelligens O&M lehetővé tétele érdekében?

V: Helyszíni adatátjáróként működő Solar PV Communication Box a berendezések működési adatait tölti fel a SCADA-ba.

A folyamat a következőket tartalmazza: Berendezés állapotának figyelése → Adatelemzés → Rendellenesség-riasztások → O&M kezelés.

Például, amikor egy TCU nyomkövetési anomáliát észlel, az adatok feltöltődnek az NCU-ba, amely továbbítja azokat a SCADA-nak, hogy riasztást generáljon, lehetővé téve az O&M személyzet számára a távoli diagnosztikát.

K: Miért van szükség a nagyméretű fotovoltaikus projektekhez NCU-ra ahelyett, hogy közvetlenül a TCU-khoz kapcsolódnának?

V: Az összes TCU-hoz való közvetlen csatlakozás bonyolult kommunikációs vezetékezést, túl sok hálózati csomópontot és nehéz rendszerkarbantartást eredményez.

Az NCU használata lehetővé teszi több TCU központosított kezelését, ami tisztább hálózati struktúrát, stabilabb adatátvitelt és könnyebb jövőbeli bővítést eredményez.

K: Az NCU rendszeres karbantartást igényel?

V: Igen. A javasolt karbantartási feladatok közé tartozik:

1. A kommunikáció állapotának ellenőrzése

2. A berendezés riasztási naplóinak ellenőrzése

3. A vezetékek megbízhatóságának ellenőrzése

4. A védőtömítések ellenőrzése

5. Szoftververziók frissítése

6. Konfigurációs paraméterek biztonsági mentése
