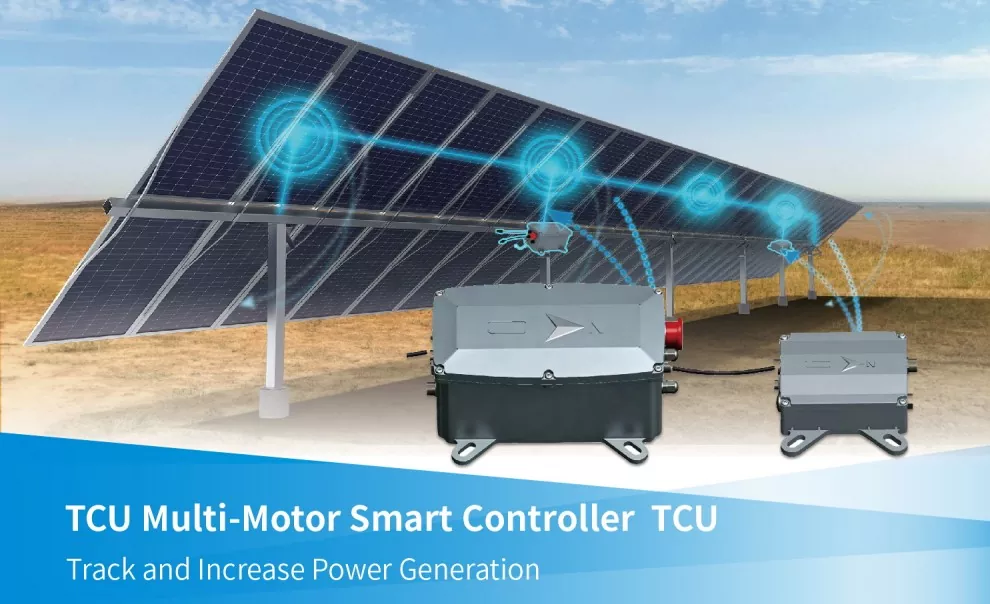

Intelligens és alvezérlő többsoros napelemes nyomkövető

A Ruitai saját gyárral rendelkezik, amely kiváló minőségű intelligens és alvezérlős többsoros napelemes nyomkövetőt gyárt. Ez a TCU rendszer a naperőmű intelligens magjaként szolgál.

Pontosan vezérli a motort, hogy valós időben állítsa be a PV panelek szögét, lehetővé téve a rendszer számára, hogy dinamikusan kövesse a nap mozgását a nap folyamán, és több napenergiát rögzítsen.

A rendszert tovább fejleszti beépített neurális hálózati algoritmusa, amely felhő alapú távoktatást és folyamatos optimalizálást tesz lehetővé.

A napfényviszonyok és a helyszíni környezet változásával a TCU idővel módosíthatja és javíthatja nyomkövetési stratégiáját, segítve a fotovoltaikus erőmű hatékonyabb energiatermelését.

A termék műszaki jellemzői

1. Hardver és szoftver integráció

Az intelligens és alvezérelt többsoros napelemes nyomkövető AC és DC tápellátást is támogat, és nagy kapacitású tartalék lítium akkumulátorral van felszerelve, így éjszaka vagy zord időjárási körülmények között is stabil magvezérlést biztosít.

A fejlett intelligens nyomkövetési algoritmusokkal és a nagy pontosságú 3D modellezési technológiával a rendszer hatékonyan csökkentheti az összetett terep által okozott árnyékveszteséget, és javíthatja az általános energiatermelést.

A Ruitai támogató mobilalkalmazásával és a SCADA platformmal együtt a rendszer lehetővé teszi a teljes folyamat digitális felügyeletét, a gyors telepítéstől a távoli üzemeltetésig és karbantartásig.

2. Biztonsági védelmi mechanizmus

Kemény szélviszonyok között a rendszer a TCU-nkat használja, és az NCU automatikusan biztonságos párhuzamos helyzetbe állítja a PV paneleket, csökkentve a szélterhelést és védve a nyomkövető szerkezetét.

Bizonyos helyzetekben képes azonosítani a szél által nem érintett független nyomkövető sorokat is, lehetővé téve számukra, hogy biztonságosan folytassák az áramtermelést.

Mindegyik NCU mikro meteorológiai állomásként is funkcionálhat, amely fokozatos védelmet és hibatűrést tesz lehetővé szélsőséges időjárási körülmények, például erős szél, erős hó és áradás esetén.

A rendszert nagy- és kisfeszültségű leválasztással, beépített elektromos védelemmel, valamint kétrétegű szoftveres és hardveres titkosítással tervezték, segítve a személyzet, a berendezések és az adatok biztonságát.

Rendszerparaméterek

Mechanikai paraméterek

Elektromos paraméterek

TCU telepítési útmutató

1. Mechanikai szerelés

● Szerelje fel a konzolt:Szerelje fel a tartókonzolt vagy a berendezés burkolatát a kijelölt helyre. Biztosítsa a biztonságos rögzítést, hogy megakadályozza a vibráció miatti kilazulást, és hagyjon elegendő helyet a karbantartáshoz.

● Telepítse a TCU-t:Rögzítse a TCU-t (Intelligent Sub-Controller for Multi-Row Solar Trackers) a megfelelő helyzetben a mellékelt rögzítőcsavarokkal.

2. Elektromos csatlakozások

● Tápellátás:Csatlakoztassa a DC táp bemenetet és a védőföldelést (PE). Ügyeljen a helyes polaritásra (kerülje a pozitív és negatív kapcsok felcserélését), és ellenőrizze, hogy a sorkapcsok biztonságosak-e.

● Motor csatlakozás:TCU → Motor meghajtó → Meghajtó motor → Nyomkövető forgása

● Érzékelő csatlakozás:Csatlakoztassa a dőlésérzékelőket, a helyzetérzékelőket és a szélsebesség-érzékelőket a projekt specifikációi szerint.

3. Kommunikációs kapcsolatok

● Szabványos architektúra:Solar Tracker → TCU → NCU → SCADA rendszer

● A kommunikációs interfészek a következők:

RS485: Általános terepi kommunikációs módszer

CAN Bus: Belső vezérlőeszköz kommunikáció

Ethernet: Nagy sebességű adatátvitel

Vezeték nélküli kommunikáció: speciális projektalkalmazásokhoz

4. Paraméterek konfigurálása és üzembe helyezése

● Állítsa be az alapvető paramétereket:Kivetítheti a szélességi/hosszúsági fokot, az időbeállításokat, a követési módot és a határszögeket.

● Motor működési teszt:Tesztelje az előre- és hátramenetet, valamint a maximális/minimális szögeket; ellenőrizze a nyomkövető mozgásának helyes irányát.

● Szög kalibrálása:Állítsa be a tényleges szöget a rendszer által jelentett szöggel a helyzetvisszajelzés és a dőlésérzékelő adatainak segítségével.

● Kommunikációs teszt:Ellenőrizze a TCU és az NCU közötti kommunikációt, beleértve az adatfeltöltést, az állapot visszajelzést és a riasztási értesítéseket.

Vezetékes vs. vezeték nélküli: a TCU kommunikációs módszereinek összehasonlítása

A Ruitai intelligens többsoros napelemes nyomkövetője alvezérlőkkel különféle kommunikációs módszereket támogat. A következőket ajánljuk:

Sík terepen lévő napelemes erőműveknél előnyben részesítse az RS485 vezetékes megoldást; kihívást jelentő telepítési környezetekben – például hegyvidéki vagy lebegő területeken – megfontolható a vezeték nélküli megoldás, feltéve, hogy a jellefedettség tesztelését alaposan elvégezték.

Termék típusa

A különböző projektkövetelmények kielégítésére a Ruitai rugalmas termékmátrixot biztosít a különféle nyomkövető rendszer konfigurációkhoz.

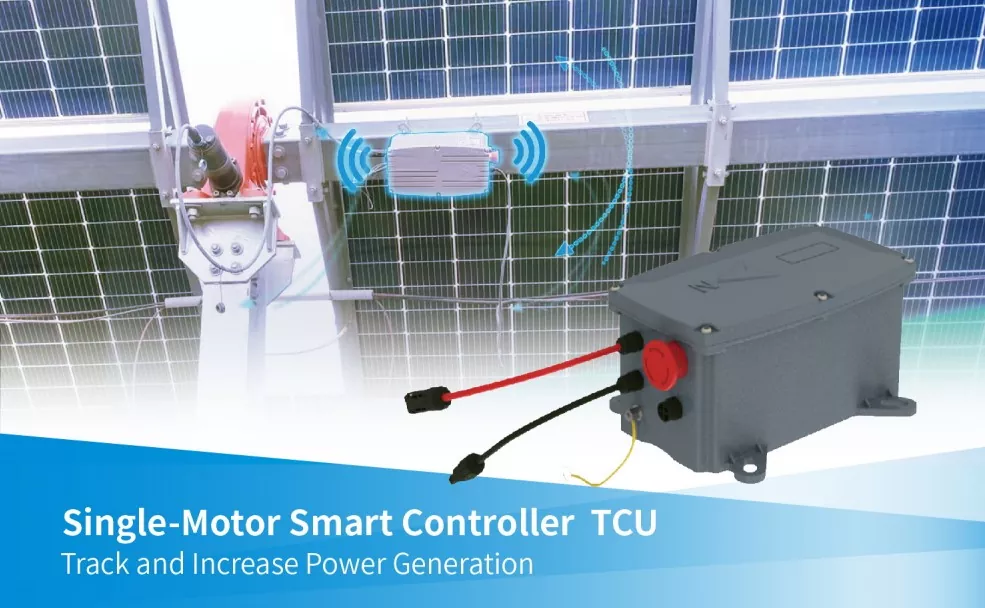

Egysoros, egyhajtású alkalmazásokhoz két modellt kínálunk: egyenáramú RT-TK-SP-V1 és AC tápellátású RT-TK-EP-V1.

Mindkettőt úgy tervezték, hogy 300 W-os motorokkal működjenek, és stabil vezérlést biztosítanak a szabványos nyomkövető sorokhoz.

A több sorral és több meghajtóval rendelkező nagyméretű tömbökhöz kombinált megoldást kínálunk fővezérlő és alvezérlők használatával. Ez a konfiguráció akár 150 W-os motorokat is támogat, és bonyolultabb projektelrendezésekhez is alkalmas.

Akár string DC bemenetet, akár AC hálózati csatlakozást használ a rendszer, a Ruitai vezérlési megoldása rugalmasan illeszthető a különböző helyszíni feltételekhez és projektigényekhez.

Tanúsítványok és minőségbiztosítás

Intelligens és alvezérlő többsoros napelemes nyomkövetőink szigorúan megfelelnek a vezető nemzetközi és hazai szabványoknak. Megszerették az ISO 9001 minőségirányítási rendszer tanúsítványát, a CE biztonsági tanúsítványt és a biztonsági szabványok vizsgálatát a HTW nemzetközi tesztelő és ellenőrző szervezettől.

Ezenkívül a rendszerszoftver megkapta a Számítógépes Szoftver Szerzői Jogi Regisztrációs Tanúsítványát a Kínai Népköztársaság Nemzeti Szerzői Jogi Hivatalától.

A Ruitai TCU termékek kiválasztása azt jelenti, hogy egy megfelelő, megbízható és hatékony szabályozási megoldást kell választani a jövő napenergia-termeléséhez.
