Solar Tracker kommunikációs doboz NCU

A Ruitai NCU öngyógyító száloptikai gyűrűhálózatra épül, gyűrűs hálózati protokollokkal, amelyek támogatják az ezredmásodperces szintű helyreállítást, valamint kettős tápegység-redundancia kialakítást. Ha egy hálózati kapcsolat váratlanul megszakad, vagy a berendezés meghibásodik, a rendszer ezredmásodperceken belül automatikusan újra tudja építeni a kommunikációs útvonalat. Ez zökkenőmentes kapcsolást tesz lehetővé a működés befolyásolása nélkül, csökkenti a kimaradási kockázatokat és támogatja a nap 24 órájában a hét minden napján megszakítás nélküli működést a nagy naperőművekben.

Főbb funkciók és műszaki jellemzők

1. Pontos napkövetés és mikro-időjárás figyelés

A Solar Tracker Communication Box NCU több TCU-t (Tracker Control Units) koordinál a pontos napkövetés támogatása érdekében.

Szélsebesség-, szélirány-, sugárzás- és egyéb érzékelőket is integrál, hogy mikro-meteorológiai állomásként működjön.

Intelligens nyomkövető algoritmusokkal kombinálva segít csökkenteni a terep árnyékolási veszteségeit és javítani az energiatermelés hatékonyságát.

2. Intelligens minden időjárási védelem

A valós idejű időjárási adatok felhasználásával az NCU automatikusan aktiválja a szél-, hó- és jégeső-védelmi módokat, és biztonságos helyzetbe tudja mozgatni a nyomkövető szerkezeteket.

Szélsőséges időjárás esetén ez a funkció akár 94%-kal is csökkentheti a jégeső, heves havazás és hasonló események okozta vagyonvesztést.

3. Nagy megbízhatóságú ipari tervezés

Az NCU ipari minőségű chipeket és izolált áramköröket használ IP65-ös védelemmel olyan igényes környezetekben, mint a magaslati területek, sivatagok és tengerparti helyek.

Támogatja mind a váltakozó, mind az egyenáramú tápegységeket, és tartalmaz egy tartalék lítium akkumulátort, hogy fenntartsa a működést áramkimaradás vagy éjszakai időszak alatt.

A hardveres és szoftveres titkosítás a nagy- és kisfeszültségű leválasztással együtt segít megvédeni az adatátvitelt és a berendezések biztonságát.

4. Több protokollos kapcsolat

Az NCU többféle kommunikációs technológiát támogat, beleértve a Zigbee-t és az M-Bust.

Összekapcsolja a helyi rendszereket olyan távoli megfigyelési platformokkal, mint a Smart Cloud és a SCADA, lehetővé téve a valós idejű adatfeltöltést és a parancsok kézbesítését.

Teljes specifikációs táblázat

▷ Jellemző paraméterek

▷ Funkcionális paraméterek

▷ Általános paraméterek

Alkalmazási érték és projektünk

A Ruitai Intelligent NCU csökkenti a kézi ellenőrzések szükségességét a távoli hibadiagnózis, valamint az egykattintásos hó-eltávolító és jégeső elleni védelem révén, ezzel csökkentve az O&M költségeket.

A rendszert tengerentúli projektekben telepítették az Egyesült Államokban és Spanyolországban, amely automatikus védelmet nyújt szélsőséges időjárási körülmények között.

A SCADA-val és a távoli O&M szoftverrel együtt az NCU támogatja az intelligens menedzsmentet a teljes működési folyamat során, segítve a napelemes erőműveket, hogy több értéket ragadjanak meg minden napsugárból.

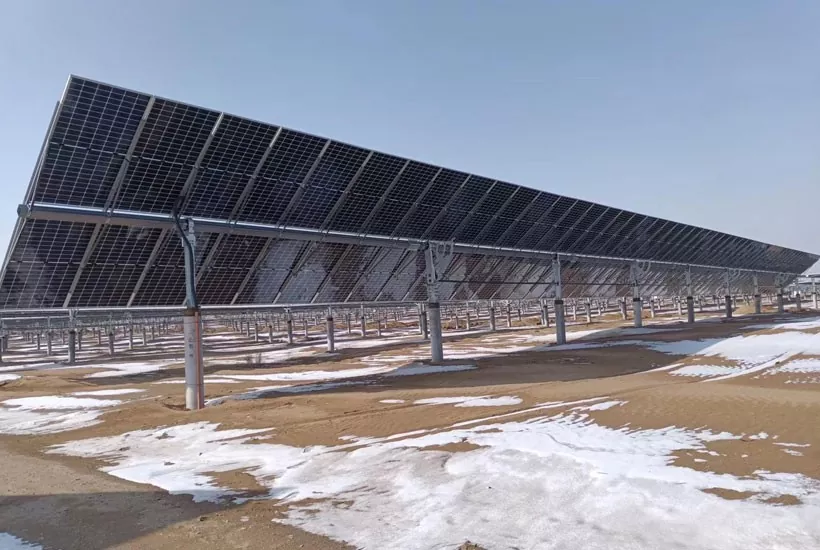

Esettanulmány: 100 MW-os közüzemi méretű napelemes erőmű Texasban, USA

Ez a projekt az észak-amerikai Nagy Alföldön található, ahol gyakran kell heves jégesővel és szélsőséges széllel szembesülni.

Ilyen körülmények között a hagyományos napelem modulok és nyomkövető szerkezetek jelentős károkat szenvedhetnek, ami komoly kockázatot jelent az üzemi eszközökre nézve.

A Ruitai SCADA platform elfogadása után a rendszer mesterséges intelligencia időjárás-előrejelzést és intelligens koordinációs algoritmusokat használt, hogy automatikusan válaszoljon a jégesőre vagy az erős szélre.

Parancsokat küldött a TCU-nak, amely a napelem modulokat védő 60°-os dőlésszögbe állította.

Ez a proaktív, szélsőséges időjárás elleni védelmi stratégia 94%-kal csökkentette a napelemes eszközök éves veszteségét, amikor az erőművet 50 mm-nél nagyobb átmérőjű jégeső érte, így az erőmű reakcióját a passzív kárelhárításról az aktív kockázatmegelőzésre helyezte át.

Miért válassza a Ruitait?

A Ruitai a PV nyomkövető vezérlőrendszerek kutatás-fejlesztésére és alkalmazására specializálódott. A nagyméretű fotovoltaikus erőművek intelligens menedzsmentjének igénye miatt folyamatosan fejlesztjük képességeinket a vezérlési algoritmusok, a kommunikációs technológia és a rendszerintegráció terén.

A Solar Tracker Communication Box (NCU) mellett átfogó megoldáscsomagot kínálunk, beleértve a TCU-kat, a PV SCADA intelligens felügyeleti platformokat és az intelligens szolártisztító robotokat.

Berendezéseink IP65/IP66 védettségűek és megbízhatóan működnek széles hőmérsékleti tartományban, -40°C és +70°C között. Villámvédelemmel tervezett termékeink úgy készültek, hogy ellenálljanak a sokféle és kihívást jelentő környezetnek, ahol a fotovoltaikus erőművek találhatók.

Több mint 20 szellemi tulajdonjog, ISO 9001- és CE-tanúsítványok, szoftverek szerzői jogai, valamint külső ügynökségek, például a HTW tesztjelentései támogatják, így több mint 50 országban és régióban hoztunk létre projektpartnerséget. Hosszú távú szolgáltatásokat nyújtunk, beleértve a távfelügyeletet, a hibadiagnosztikát, a szoftverfrissítéseket és az O&M képzést.

GYIK

K: Az NCU normál kommunikációt jelez, néhány nyomkövető azonban nem tud mozogni a parancsok kiadása után; hogyan kell ezt elhárítani?

V: Az ilyen típusú "hamis kommunikáció" (amikor a rendszer csatlakoztatottnak tűnik, de nem működik) általában a következők okozzák:

TCU mechanikus elakadás: motor vagy sebességváltó meghibásodása; bár a TCU továbbra is képes "szívverés" jeleket küldeni, fizikai mozgásokat nem tud végrehajtani.

Elégtelen tápellátás: A nyomkövető motorok indításkor nagy bekapcsolási áramot vesznek fel. Ha a tápkábelek túl hosszúak vagy nem megfelelő a keresztmetszeti területük, a TCU kapcsa feszültségesése megakadályozhatja a motor indítását, még akkor is, ha az NCU kiadta a parancsot.

Parancskonfliktus: Ellenőrizze, hogy más rendszerek (például SCADA vagy helyi HMI) nem adnak-e ki egyidejűleg ütköző parancsokat.

K: Használhatok tetszőleges T-ágú csatlakozásokat az RS485 busz bekötésekor?

V: Nem. Az RS485 busznak daisy-chain topológiát kell használnia. A T-elágazás erős jelvisszaverődést okoz, ami rendkívül instabil kommunikációhoz vezet.

Ha a helyszíni körülmények elágazást tesznek szükségessé, egy RS485 jelismétlőt vagy hubot kell telepíteni a leágazási pontra.

K: Az NCU kapcsolódhat az erőmű AGC/AVC rendszeréhez?

V: Igen. A nagy erőművekben, amikor a hálózat szűkítést igényel, az AGC/AVC rendszer teljesítménykorlátozási parancsokat továbbít az NCU-nak.

Ezen parancsok vételekor az NCU beállíthatja a nyomkövető szögeit az aktív hardverszintű teljesítménycsökkentés eléréséhez; ez a megközelítés jobban védi a hálózat stabilitását, mint az inverter teljesítményének egyszerű korlátozása.
