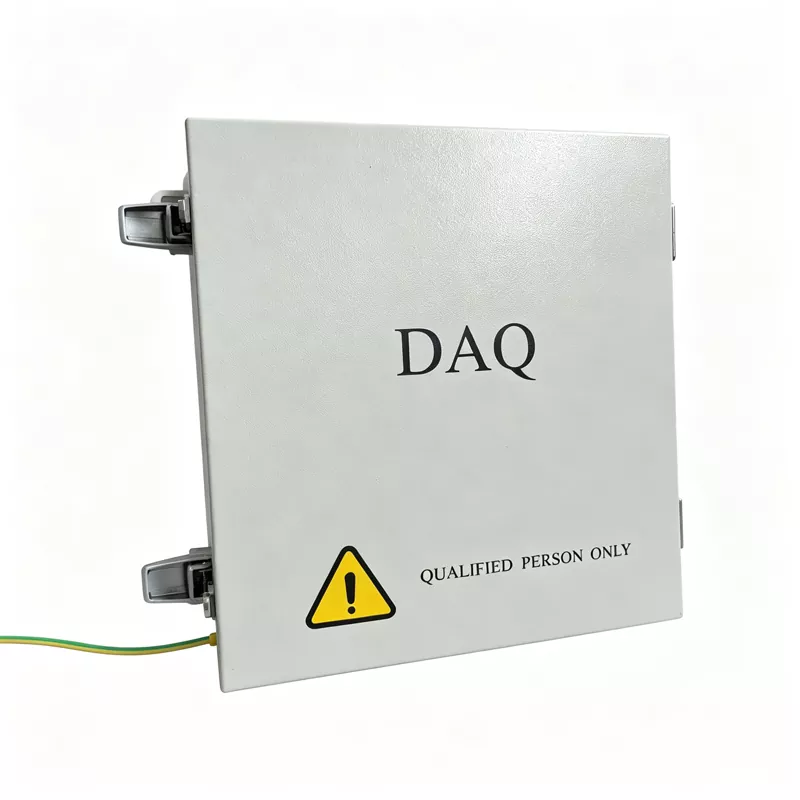

PV kommunikációs egység

A Suzhou Ruitai fotovoltaikus kommunikációs egysége az alapvető perem-számítási csomópont és regionális vezérlőközpont a nagyméretű naperőművek eszköz-szegély-felhő architektúrájában. Az igényes naperőművi környezetben történő stabil működés biztosítása érdekében az NCU ipari minőségű hardverkialakítást alkalmaz.

Úgy építették, hogy ellenálljon az erős elektromágneses interferenciának, szélsőséges hőmérséklet-változásoknak és összetett terepen, széles, -40°C és 70°C közötti üzemi hőmérsékleti tartományban, IP65-ös védettséggel és 4-es szintű EMC-interferencia-ellenes teljesítménnyel.

Teljes specifikációs táblázat

▷ Jellemző paraméterek

▷ Funkcionális paraméterek

▷ Általános paraméterek

Hogyan lehet karbantartani a PV kommunikációs egységet?

A napelemes nyomkövető rendszer „agyaként” a PV Communication Unit (NCU) kulcsszerepet játszik a teljes naperőmű biztonságában és energiatermelési hatékonyságában. Az iparági szabványok és a gyakorlati tapasztalatok alapján a rutin NCU O&M főként a következő négy fő területre összpontosít:

1. Hardver állapotának és hűtési környezetének vizsgálata

● Megjelenés és csatlakozás ellenőrzése

Rendszeresen ellenőrizze az NCU vezérlődoboz tömítettségét, hogy megbizonyosodjon arról, hogy nincs-e víz behatolása vagy porképződés.

Fordítson különös figyelmet a belső kivezetésekre, kommunikációs kábelekre és adatkábelekre, hogy megbizonyosodjon arról, hogy szorosan csatlakoznak, és ellenőrizze, hogy nincsenek-e meglazulva vagy vibráció vagy öregedés által okozott sérülések.

● Hűtés és hőmérséklet-szabályozás karbantartása

Az NCU működés közben hőt termel, ezért a hűtőventilátoron és a porszűrőn lévő port rendszeresen meg kell tisztítani, hogy a légáramlási út szabad maradjon.

Magas hőmérsékletű évszakokban vagy nagy terhelésű üzemben infravörös hőkamerával lehet pásztázni a berendezés felületi hőmérséklet-eloszlását, azonosítani a rendellenes helyi felmelegedést, és megakadályozni, hogy a rossz hőleadás kiváltsa a hardver hővédelmét vagy felgyorsítsa az alkatrészek öregedését.

2. Szoftverműködés és kommunikációs kapcsolat figyelése

● Működési állapot és naplóelemzés

Kövesse nyomon az NCU online állapotát, CPU-használatát és memóriahasználatát valós időben a gazdagépen vagy felhőplatformon keresztül.

Rendszeresen exportálja és elemezze a rendszer működési naplóit, különös tekintettel a hibanaplókra és a figyelmeztető naplókra, hogy előre azonosítsa a lehetséges kommunikációs időtúllépéseket vagy interfész rendellenességeket.

● Kommunikációs hálózat védelme

Az NCU lefelé kommunikál a TCU-val (Tracker Control Unit), felfelé pedig a felhőplatformmal.

Rendszeresen ellenőrizze a Zigbee/LoRa vezeték nélküli jelerősségét és a csomagvesztési arányt, valamint az Ethernet-kapcsolat stabilitását, hogy biztosítsa az ezredmásodperces szintű választ a vezérlőparancsok kézbesítésére és az adatok feltöltésére.

3. Adatmentés és rendszerbiztonsági védelem

● Paraméterkonfiguráció biztonsági mentése

A PV kommunikációs egység fontos működési paramétereket, védelmi küszöbértékeket és algoritmusbeállításokat tárol.

Bármilyen rendszerfrissítés, firmware-frissítés vagy hibaelhárítási munka előtt el kell készíteni az NCU- és PLC-programok teljes biztonsági mentését a programvesztés vagy adatkárosodás megelőzése érdekében.

● Kiberbiztonság és engedélykezelés

Az illetéktelen hozzáférés megelőzése érdekében rendszeresen ellenőrizze az NCU tűzfalszabályzatát és a titkosítási modul állapotát.

Kövesse a legkisebb kiváltság elvét, szabványosítsa az O&M személyzet hozzáférési engedélyeit, és rendszeresen ellenőrizze a működési naplókat, hogy megelőzze a kibertámadások vagy helytelen működés által okozott rendszerhibákat.

4. Hibareakció és vészhelyzeti helyreállítás

● Gyors hibaelhárítás rendellenes problémák esetén

Ha az NCU összeomlik, offline állapotba kerül vagy rendellenes jelzőfényeket mutat, az O&M személyzetnek először ki kell kapcsolnia, majd újra kell indítania az ideiglenes logikai hibák kiküszöbölése érdekében.

Ha a probléma továbbra is fennáll, ellenőrizniük kell a tápfeszültséget, az érzékelő adatforrásait és a kommunikációs kapcsolatokat.

● Vészhelyzeti és redundanciateszt

Rendszeresen végezzen áramkimaradási gyakorlatokat annak ellenőrzésére, hogy az NCU át tud-e kapcsolni tartalék tápellátásra (például a beépített akkumulátorra), és biztonságos védelmi helyzetbe állíthatja-e a tartót, ha a fő tápellátás megszakad.

Ugyanakkor a rendszert tesztelni kell, hogy megbizonyosodjon arról, hogy a szomszédos csomópontok átvehetik-e a kommunikációt, ha egyetlen NCU meghibásodik, biztosítva, hogy az üzem általános védelmi mechanizmusa hatékony maradjon.

Esettanulmány: Nagy kereskedelmi mikrohálózati projekt Valenciában, Spanyolországban

Ez a projekt Spanyolországban, Valenciában, egy mediterrán éghajlati övezetben található. A helyszín nagyon forró nyárral, erős napsugárzással és a „DANA” néven ismert szélsőséges esővel néz szembe, amely egykor megrongálta a helyi elektromos hálózat egy részét.

Ebben a projektben a Suzhou Ruitai SCADA platform erős stabilitást és alkalmazkodóképességet mutatott. Normál működés közben a platform mesterséges intelligencia-algoritmusokat használ az áramszükséglet és a napenergia-termelés valós időben történő előrejelzésére. Ezután automatikusan beállítja az energiatárolási és energiatermelési stratégiát.

Amikor szélsőséges esőzések miatt a külső elektromos hálózat megszakadt, a SCADA rendszer gyorsan sziget üzemmódba kapcsolta a mikrohálózatot. Automatikusan az energiatároló rendszert használta az áramellátásra, és a létesítmény vészhelyzeti energiaszükségletének több mint 40%-át fedezte. Ez segített az ügyfélnek fenntartani az áramellátást és az energiabiztonságot szélsőséges időjárási körülmények között is.
