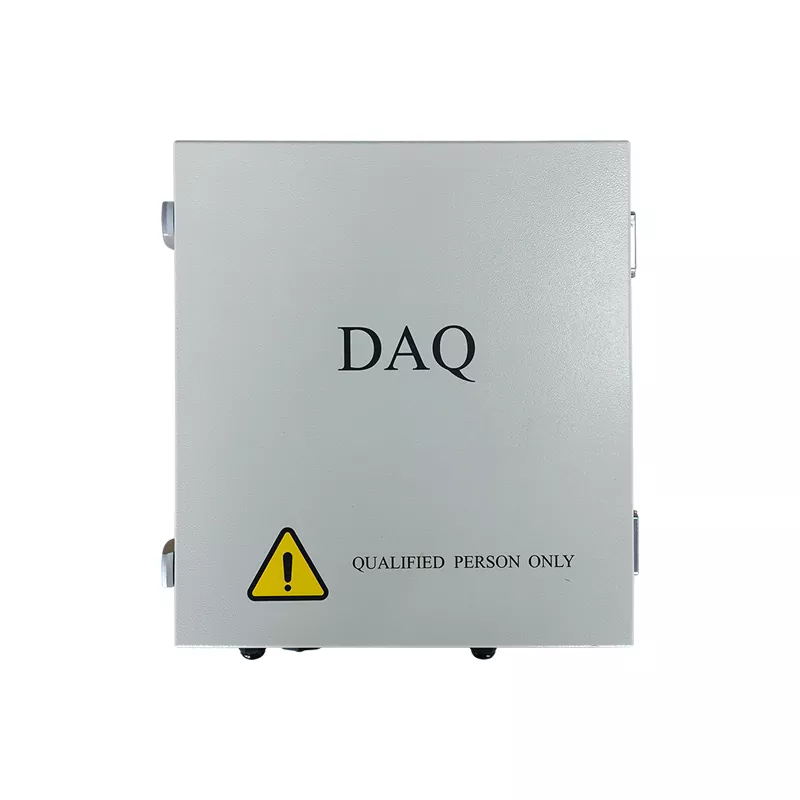

Intelligens napelemes kommunikációs egység

A Suzhou Ruitai intelligens napelemes kommunikációs egységét úgy tervezték, hogy megbízható kommunikációt biztosítson a napelemes erőműveknek komplex kültéri környezetben. Robusztus rendszerarchitektúrája támogatja a 24 órás működést, míg a felhasználóbarát kialakítás és az átfogó értékesítés utáni támogatás leegyszerűsíti az O&M-et és csökkenti a munkaerőköltségeket a naperőmű teljes életciklusa során.

Mi az intelligens napelemes kommunikációs egység?

Az Intelligent Solar Communication Unit (vagy NCU) egy kommunikációs és menedzsment eszköz a fotovoltaikus (PV) nyomkövető rendszereken és az intelligens PV vezérlő architektúrákon belül. Elsősorban a terepi eszközökről származó adatok összesítéséért, a kommunikáció kezeléséért és a vezérlőparancsok továbbításáért felelős, ezáltal lehetővé téve az adatcserét a terepi berendezések és a felső szintű felügyeleti rendszerek (például SCADA, IoT platformok vagy energiamenedzsment rendszerek) között.

A nagyméretű napelemes erőművekben a napelemes nyomkövető rendszerek, PV-modulok, érzékelők és kiegészítő berendezések – kiterjedt területeken elterjedt – nagy száma stabil és megbízható kommunikációs hálózatot igényel a csatlakozáshoz.

A terepi kommunikációs és vezérlő csomópontként működő NCU központilag kezeli a több TCU-tól és más intelligens eszköztől származó adatokat, feltöltve ezeket az információkat egy központi felügyeleti platformra, miközben egyidejűleg kap háttérvezérlő parancsokat, amelyek megkönnyítik a PV rendszer intelligens kezelését.

Egyszerűen fogalmazva:

A TCU vezérli a berendezések működését, míg az NCU a kommunikációt és az adatátvitelt.

A Ruitai intelligens PV vezérlőrendszerben – amely a Field Devices → NCU → SCADA Platform → O&M Center útvonalát követi – az NCU kritikus kommunikációs hídként szolgál.

Hogyan működik az intelligens napelemes kommunikációs egység?

1. Adatgyűjtés és -összesítés

Az NCU először több helyszíni eszközről kap adatokat.

Az összegyűjtött információk magukban foglalják a nyomkövető rendszer adatait, az aktuális követési szögeket, a motor működési állapotát, a szerelési szerkezet helyzetét, a hibaállapotot, a környezeti adatokat stb.

A több eszközről származó adatokat az NCU összesíti, ezáltal csökkentve a kommunikációs terhelést, amely egyébként abból eredne, hogy nagyszámú eszköz közvetlenül csatlakozik a háttérrendszerhez.

2. Kommunikációs protokoll átalakítás

A különböző eszközök eltérő kommunikációs protokollokat használhatnak; az NCU protokoll-adaptációt hajt végre, lehetővé téve ezeknek a különféle eszközöknek az adatcserét a SCADA rendszerrel.

3. Adatfeltöltés a SCADA rendszerbe

A feldolgozott adatok a hálózaton keresztül feltöltődnek a PV SCADA rendszerbe, lehetővé téve az O&M személyzet számára a berendezés működési állapotának, hibariasztásainak, előzményadatainak és rendszerteljesítményének távolról történő nyomon követését.

4. Távirányító parancsok fogadása

Az adatok feltöltése mellett az NCU vezérlőparancsokat kap a háttérrendszertől, lehetővé téve a működési paraméterek frissítését, a vezérlési stratégiák beállítását, a berendezéskezelési műveletek végrehajtását és a távoli karbantartás megkönnyítését.

Teljes specifikációs táblázat

▷ Jellemző paraméterek

▷ Funkcionális paraméterek

▷ Általános paraméterek

Összehasonlítás: NCU vs. TCU

A TCU műveleteket hajt végre és vezérli a PV rögzítőszerkezetének forgását.

Az NCU kezeli a kommunikációt, több TCU-t csatlakoztat, és adatot cserél a SCADA rendszerrel.

Ezek együtt egy intelligens PV nyomkövető rendszert alkotnak, amely lehetővé teszi a precíz nyomon követést, adatgyűjtést, valamint távoli műveleteket és karbantartást.

Ruitai átfogó értékesítés utáni szolgáltatások

A napelemes erőművek hosszú távú, stabil működésének biztosítása érdekében a Suzhou Ruitai átfogó értékesítés utáni és műszaki támogatást nyújt.

Moduláris üzem közbeni csere és automatizált telepítés:Az intelligens napelemes kommunikációs egység támogatja a kényelmes modulcserét. Új modul csatlakoztatása után a konfigurációs paraméterek automatikusan telepíthetők egy mobileszközön keresztül, kiküszöbölve a bonyolult kézi üzembe helyezést és lehetővé téve a plug-and-play működést.

Intelligens diagnosztika és firmware OTA:A távoli firmware-frissítések segítenek a lehetséges hibák kezelésében és az algoritmusok optimalizálásában. A modul cseréje után a rendszer automatikusan szög-összehasonlítási teszteket hajt végre, és újraépíti az eszköztársításokat a vezérlés pontosságának megőrzése érdekében.

Biztonság és megfelelőségi védelem:A rendszer a nagy- és alacsony feszültségű leválasztást hardveres és szoftveres titkosítással ötvözi, hogy megvédje a hálózati diszpécser parancsokat és a napelemes erőművek kritikus adatait a kiberfenyegetésekkel szemben.

Testreszabott rendszermegoldások:A Suzhou Ruitai rugalmas hálózati konfigurációkat kínál különböző méretű naperőművekhez, beleértve a "TCU–Inverter–Smart Logger" és a „TCU–NCU–Smart Logger" megoldásokat. Egy elkötelezett mérnöki csapat nyújt technikai támogatást a telepítéstől és az üzembe helyezéstől a távoli O&M-ig.
